商品案内

商品案内



安全装置 上限用過巻防止スイッチ
下降速度制御装置（メカニカルブレーキ兼用）
非常時手動昇降装置
ブレーキ 昇降用電磁ブレーキ　トルク=モータートルクの165%
メカニカルブレーキ　トルク=制御トルクの200%
ワインダー ローラーチェイン方式エンドレス巻き上げ機
原動機 三相誘導型電動機 200V型 0.5kw×2　 電磁ブレーキ付き
単相誘導型電動機 100V型 0.15kw×1 電磁ブレーキ付き
ワイヤーロープ 4ストランド非自転性ワイヤーロープ　直軽：6mm、8mm

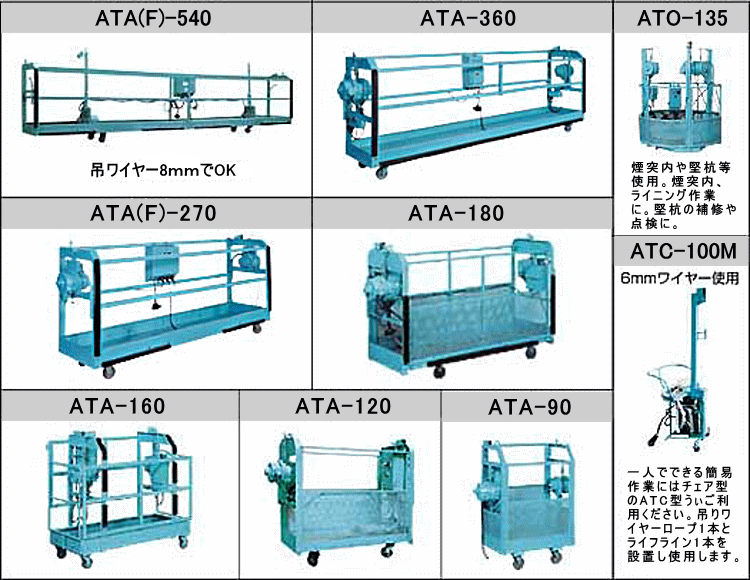

形 式

全長
(mm)

全幅
(mm)

高さ
(mm)

積載荷重
(kg)

自重
(kg)

電源電圧

必要電流

昇降速度
(m/min)
50Hz/60Hz

操作方法
デ
ッ
キ
型		 ATA（F）-540 5586 650 1275 315 350 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATA-360 4080 670 1275 315 265 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATA（F）-270 3000 650 1275 315 250 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATA-180 2280 670 1275 315 180 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATF-160 1606 680 1440 300 236 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATA-120 1680 670 1275 240 165 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
ATA-90 1450 625 1458 325 145 三相交流200V 15A 6.0/7.2 ペンダントスイッチ
円
形
型		 ATO-135 1350 1350 1625 250 341 三相交流200V 20A 6.0/7.2 押しボタン方式
チ
ェ
ア
型		 ATC-100M 500 480 1410 100 25 100V及び200V 10A 4.0/4.8 ペンダントスイッチ




アートゴンドラ ネット ＆ ステージのレンタル
ゴンドラ、ネット、ステージを作業現場に合わせた組合せでご利用いただけます。
　養生ネット









使用するネットは、塩化ビニリデン系又はナイロン系の化学繊維ネットで、主として巾3.6mのものを使用し、役物用として1.2m及び0.9mのものを使用します。
　ステージ
養生台は特殊鋼製枠に15mmコンパネ板を敷いて使用します。

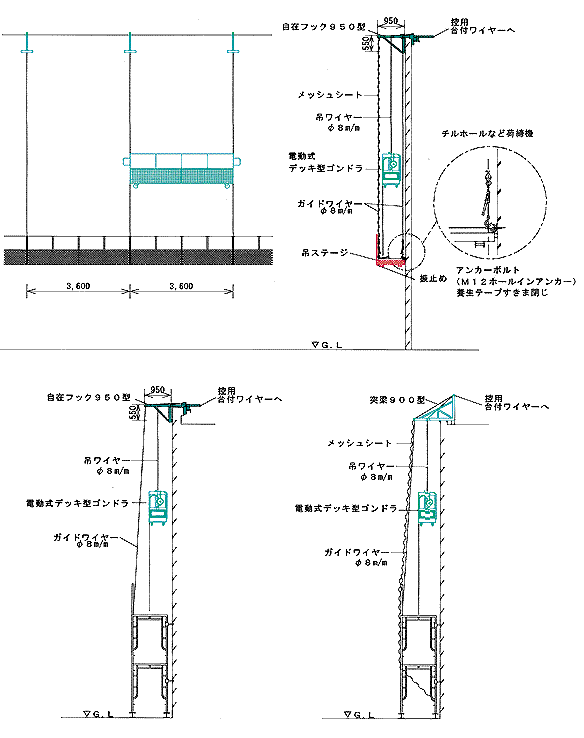

　ネットの吊り込み方法
屋上の適切な支持物に台付けワイヤー、または固定材を取付け、これにガイドワイヤーを固縛し（突梁を介して）地上に下ろします。
養生台を別個のウインチで吊上げ、ガイドワイヤーを取付け、前面は壁面にアンカーボルトを打ち込んで安定させます。
養生台は自重により緊張したガイドワイヤーがネットを支えます。ネットはガイドワイヤーにリングをかけ、別のロープで引き上げて固定します。
 　ネットの耐風圧性
ネットは0.33程度の充実率となっており、シート等に比較して風を通しますので、ネットにかかる風圧はシートの33%程度となります。また、壁面に対して左右を密閉して張った場合、この透過した風が部分的に内圧をあげ、この力がネットを逆向きに押し返しますので、ネットにかかる風圧は差引されて小さくなります。
従ってネットの場合、シートに比べて高い対風圧性をもっているといえます。又、養生台を使用した場合は、特殊装置によりネットの風圧を逃がす様になっており、風圧による破壊をさけることができます。しかし、風によるネットの挙動は極めて複雑であり、風圧力を具体的に計算することは困難で、学問的にも未だ結論が出ていない現状ですが、経験的に当社のネットシステムは風速25m程度の風に耐えうることは確認されています。
　その他
ネットのみ組立足場に張ることも可能です。
ネット養生システムの価格については、建物により張り方及び部材量が著しく異なりますので、現場下見の上お見積もり申し上げますので、遠慮なくお申し付けください。（現場状況により多少変更される事があります。）

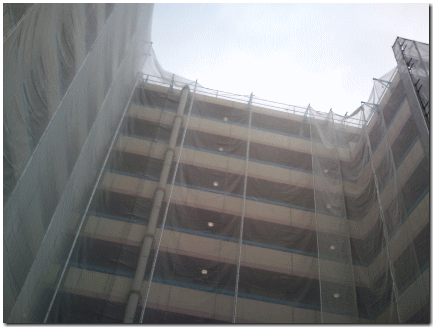

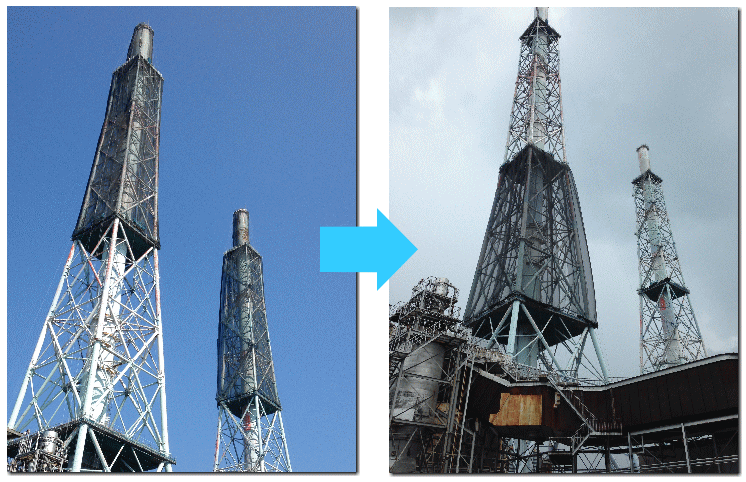

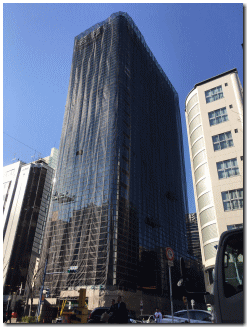

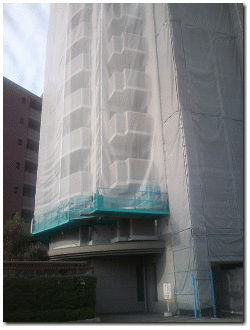

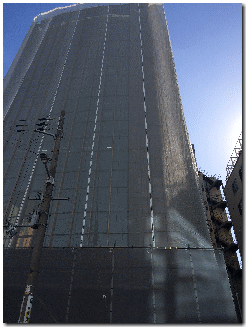

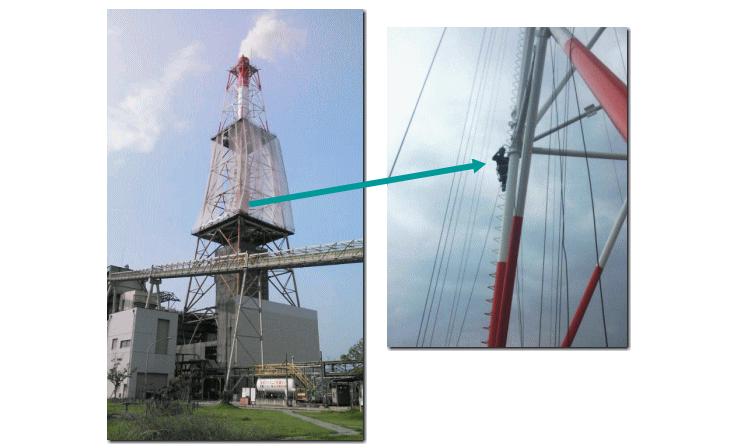

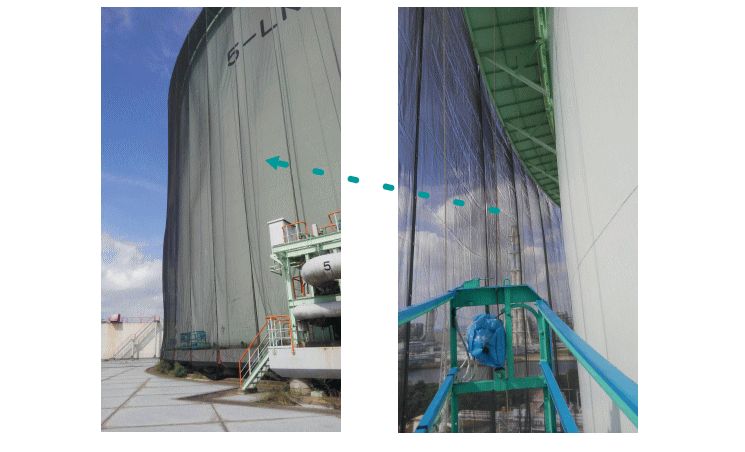

長尺養生ネットは様々な現場にて活躍しております
